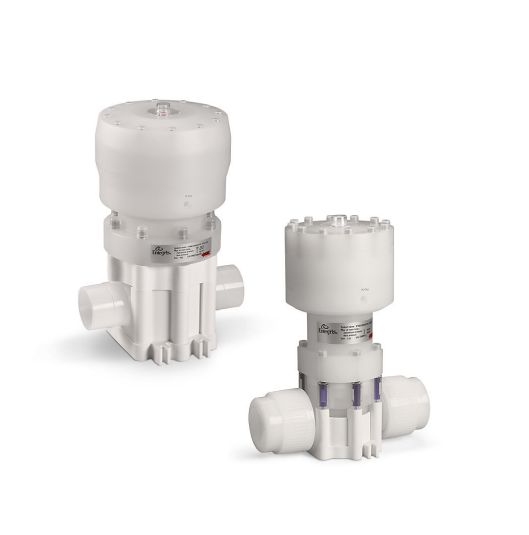

EP PFA气动阀门，1 1/2" 和 2"，2通
幻灯片详情。
下载图片
我们提供1 1/2英寸和2英寸的PFA气动二通阀，能够分配高纯度的化学物质。
提供1 1/2" 喇叭管，1 1/2" 和 2" PureBond 焊接管口连接
独特的座和密封设计确保端到端的密封完整性
高流量Cv 能够以最小的压力降携带大量化学品
所有潮湿表面都采用PFA和PTFE材料，适用于高纯度化学应用
视觉开/关执行器位置指示允许用户快速确定阀门是打开还是关闭
应用程序EP PFA 气动阀门，1 1/2" 和 2"，2-way 应用
半导体和平板显示市场的大宗化学品交付
高纯度、腐蚀性化学品处理在半导体和平板显示市场
规格
绘图
上一张幻灯片下一张幻灯片




维度端口连接流量因子输入：A输入：B1-1/2" EP PFA 焊口16.6 摄氏度 v (14.4 开尔文 v)75.0 毫米 (2.95英寸)225.0 毫米 (8.86英寸)1-1/2" PrimeLock16.6 摄氏度 v (14.4 开尔文 v)78.0 毫米 (3.07英寸)232.0 毫米（9.13英寸）1-1/2" PrimeLock (40 毫米)16.6 摄氏度 v (14.4 开尔文 v)78.0 毫米 (3.07英寸)232.0 毫米（9.13英寸）1-1/2英寸 PureBond 管 (40A)38.5 摄氏度 v (33.3 开尔文 v)48.3 毫米 (1.90")220.0 毫米 (8.66英寸)2英寸PureBond管道（50A）49.1 摄氏度 v (42.5 开尔文 v)60.3 毫米（2.37英寸）220.0 毫米 (8.66英寸)2英寸 EP PFA 异径管法兰42.3 摄氏度v (36.6 开尔文v)92.0 毫米 (3.74英寸)329.0 毫米 (12.9英寸)
产品规格
材料所有浸湿部件聚四氟乙烯，聚四氟乙烯非接触部件铜, 氯丁橡胶, 304不锈钢, 黄铜, PP+G/F, PC压力范围689.5 kPa (100 psig) @ 21°C (70°F) 流体温度温度范围21° 至 90°C (70° 至 194°F)气动供应端口1/8" 美制锥管螺纹气动供应压力最小414 kPa (60 psig) 至最大586 kPa (85 psig)
参考资料产品文档
发表于2022年7月7日数据表EP PFA气动阀门，1 1/2" 和 2"，2通
下载 PDF860.7 千字节
发表于2022年7月7日数据表EP PFA气动阀门，1 1/2" 和 2"，2-way - A4
下载 PDF860.8 千字节
配件EP PFA 气动阀门，1 1/2" 和 2"，2-way 配件
01-1035661
用于Integra Plus WS气动阀和EP PFA气动阀的远程位置指示传感器安装组件
零件编号
EP PFA 气动阀门，1 1/2" 和 2"，2-way 部件编号
零件编号端口连接执行器执行器位置紧固件PLPV-F241 1/2" EP PFA 喇叭气动常闭标准不锈钢PLPV-F24-OM1 1/2" EP PFA 喇叭气动常闭（欧姆龙传感器）标准不锈钢PLPV-F32-45D-N2英寸 EP PFA 异径管法兰气动常闭旋转 +45°不锈钢PLPV-F32-90D-N2英寸 EP PFA 异径管法兰气动常闭旋转 +90°不锈钢PLPV-F32-N2英寸 EP PFA 异径管法兰气动常闭标准不锈钢PLPV-K241 1/2" PrimeLock气动常闭标准不锈钢PLPV-P241 1/2英寸 PureBond 管 (40A)气动常闭标准不锈钢PLPV-P24-90D1 1/2英寸 PureBond 管 (40A)气动常闭旋转 +90°不锈钢PLPV-P322英寸PureBond管道（50A）气动常闭标准不锈钢PLPV-P32-45D2英寸PureBond管道（50A）气动常闭旋转 +45°不锈钢PLPV-P32-45D-C2英寸PureBond管道（50A）气动常闭旋转 +45°涂层不锈钢PLPV-P32-90D2英寸PureBond管道（50A）气动常闭旋转 +90°不锈钢PLPV-P32-90D-C2英寸PureBond管道（50A）气动常闭旋转 +90°涂层不锈钢PLPV-P32-C2英寸PureBond管道（50A）气动常闭标准涂层不锈钢PLPVO-P241 1/2英寸 PureBond 管 (40A)气动常开标准不锈钢
气动常闭（欧姆龙传感器）执行机构适用于欧姆龙远程位置指示传感器。您必须单独购买远程位置指示传感器安装组件（01-1035661）和欧姆龙位置传感器。
