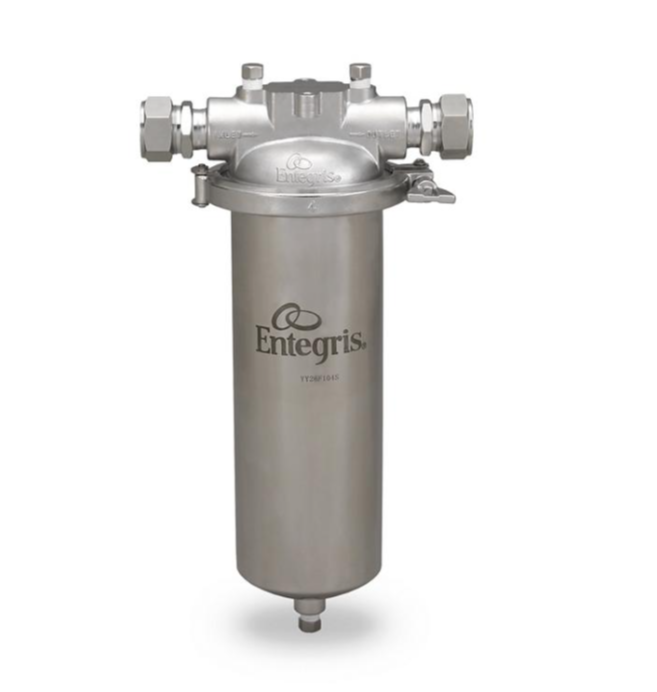

ProcessGard PL 半燕尾住房套件
幻灯片详情。
下载图片
批量供应，不锈钢滤芯外壳，适用于半导体和化学制造应用中的单个过滤容量。
旋入式夹带简化了更换盒装带。
提供 Code-0（2-222 O形密封）和 Code-F（平密封）5英寸、10英寸、20英寸和30英寸长度
升级的凹槽设计在更换过滤器时保护O形环不从外壳中分离。
可容纳O形环或平型滤芯密封，使滤芯在高流量应用中保持稳定
兼容去离子水和有机溶剂
应用程序
ProcessGard PL 半燕尾住房套件 应用
行业：半导体、化工制造
流程：设施
化学：强酸和强碱，溶剂
安装点：批量
规格
产品规格
材料 头 等同于316L不锈钢（SS）
碗，排水口，通风口，塞子 316L不锈钢 (SS)
2件套夹具 等效304不锈钢（SS）
消音器弹簧 316不锈钢 (SS)
O形环 EPDM G-105
完成 头部（内部和外部） 内部和外部电解抛光（仅限铸造表面；O形环部件经过机械加工）
碗 内部 — 经 #400 缓冲后电抛光
External — #400 buffering
Connections Vent/drain 1/4" NPT, PT, metal face seal
Inlet/outlet 3/8", 1/2", 3/4", 1" NPT or PT, 3/4" or 1" metal face seal, 1" compression seal
Dimensions Length 5", 10", 20", 30"
Diameter 101.6 mm (4")
Maximum operating pressure 0.98 MPa (142 psi) @ 90ºC (194°F)


 零件编号
ProcessGard PL 半燕尾住房套件 部件编号
零件编号 入口/出口法兰尺寸 长度 连接
YY260051N 3/8"入口/出口，带NPT接口 5英寸 代码 0
YY260051P 3/8" 接入口/出口带 PT 接头 5英寸 代码 0
YY260052N 1/2" 接口/接口带有NPT配件 5英寸 代码 0
YY260052P 1/2"入口/出口带PT配件 5英寸 代码 0
YY260053N 3/4英寸入口/出口，带NPT接口 5英寸 代码 0
YY260053P 3/4" inlet/outlet with PT fitting 5" Code 0
YY260054P 1" inlet/outlet with PT fitting 5" Code 0
YY260054S 1" inlet/outlet with compression seal 5" Code 0
YY260101N 3/8" inlet/outlet with NPT fitting 10" Code 0
YY260101P 3/8" inlet/outlet with PT fitting 10" Code 0
YY260102N 1/2" inlet/outlet with NPT fitting 10" Code 0
YY260102P 1/2" inlet/outlet with PT fitting 10" Code 0
YY260103N 3/4" inlet/outlet with NPT fitting 10" Code 0
YY260103P 3/4" inlet/outlet with PT fitting 10" Code 0
YY260104F 1" inlet/outlet 10" Code 0
YY260104N 1" inlet/outlet with NPT fitting 10" Code 0
YY260104P 1" inlet/outlet with PT fitting 10" Code 0
YY260104S 1" inlet/outlet with compression seal 10" Code 0
YY260203N 3/4" inlet/outlet with NPT fitting 20" Code 0
YY260203P 3/4" inlet/outlet with PT fitting 20" Code 0
YY260204N 1" inlet/outlet with NPT fitting 20" Code 0
YY260204P 1" inlet/outlet with PT fitting 20" Code 0
YY260204S 1" inlet/outlet with compression seal 20" Code 0
YY260303N 3/4" inlet/outlet with NPT fitting 30" Code 0
YY260303P 3/4" inlet/outlet with PT fitting 30" Code 0
YY260304N 1" inlet/outlet with NPT fitting 30" Code 0
YY260304P 1" inlet/outlet with PT fitting 30" Code 0
YY26F053N 3/4" inlet/outlet 5" Code F
YY26F103P 3/4" inlet/outlet with PT fitting 10" Code F
YY26F104P 1" inlet/outlet with PT fitting 10" Code F
YY26F104S 1" inlet/outlet with compression seal 10" Code F
YY26F204P 1" inlet/outlet with PT fitting 20" Code F
