EL3174-0090 | EtherCAT 端子，4 通道模拟输入，多功能，±10 V，±20 mA，16 位，TwinSAFE SC

EL3174 模拟输入端子模块有四个可单独参数化的输入。每个通道都可以处理 -10/0 至 +10 V 或 -20/0/+4 至 +20 mA 范围内的信号。在物理上，电压和电流信号应连接到不同的端点。然后控制器/ TwinCAT应通过 CoE 将每个通道设置为 U 或 I 模式。电压输入以差分方式运行；当前输入是单端的。所有输入均以 16 位分辨率进行数字化处理，并在电气隔离的情况下传输至更高级别的自动化设备。凭借标称范围的 ±107 % 的技术测量范围，终端还支持根据 NAMUR NE43 使用极限范围内的传感器值进行调试和诊断。

借助TwinSAFE SC技术（TwinSAFE单通道），可以在任何网络或现场总线中为安全任务使用标准信号。为此，模拟输入、位置测量或通信（4…20 mA、增量编码器、IO-Link 等）领域的EtherCAT I/O通过 TwinSAFE SC 功能进行了扩展。信号的典型属性和 I/O 组件的标准功能得以保留。TwinSAFE SC I/O 在外观上与标准 I/O 的区别在于外壳正面的黄色条纹。

TwinSAFE SC 技术支持通过 TwinSAFE 协议进行通信。这些连接可以与通过 Safety over EtherCAT 进行的通常的安全通信区分开来。

来自 TwinSAFE SC 组件的数据通过 TwinSAFE 协议馈送到 TwinSAFE 逻辑，可在安全相关应用的上下文中使用。TÜV SÜD 为正确应用 TwinSAFE SC 组件和相应的规范分类确认/计算的详细示例可在 TwinSAFE 应用手册中找到。

技术数据EL3174-0090

输入数4个

电源通过电子巴士

技术U差分，I单端

信号类型微分

过采样因子–

分布式时钟是的

分布式时钟精度<< 1 微秒

内阻> 200 千欧 | 典型值 85 欧姆

输入滤波器限制频率5 赫兹

共模电压 U CM最大限度。35 V（电压测量）

介电强度最大限度。30 V（电流测量）

转换时间最少 150 微秒

测量范围，标称-10/0…+10 伏 | -20/0/+4…+20 毫安

测量范围，技术-10.73…+10.73 伏 | -21.47…+21.47 毫安

解决16 位（包括符号）

测量误差/不确定性< ±0.3 %（相对于满量程值）

电气隔离500 V（E 总线/信号电压）

电流消耗电源接点–

电流消耗 E-bus典型值 200毫安

配置没有地址或配置设置

特殊功能TwinSAFE SC、U/I 参数化、ExtendedRange、标准和紧凑过程映像、可激活的 FIR/IIR 滤波器

重量约 65 克

工作/储存温度-25…+60 °C/-40…+85 °C

相对湿度95 %, 无冷凝

耐振动/冲击符合 EN 60068-2-6/EN 60068-2-27

EMC 抗扰度/辐射符合 EN 61000-6-2/EN 61000-6-4

保护。额定值/安装位置IP20/变量

认证/标志CE、UL、ATEX、DNV GL、IECEx、cFMus

技术数据

住房数据

到达顶点

住房数据EL-12-16pin

设计形式带信号 LED 的 HD（高密度）外壳

材料聚碳酸酯

尺寸（宽 x 高 x 深）12 毫米 x 100 毫米 x 68 毫米

安装在 35 mm DIN 导轨上，符合 EN 60715 带锁

通过并排安装双槽键连接

打标BZxxx 系列的标签

接线实心导体 (e)：直接插入技术；细绞线 (f) 和套圈 (a)：用螺丝刀进行弹簧驱动

连接截面s*：0.08…1.5 mm²，

st*：0.25…1.5 mm²，

f*：0.14…0.75 mm²

连接截面 AWGs*：AWG 28…16，

st*：AWG 22…16，

f*：AWG 26…19

剥线长度8…9 毫米

电流负载电源触点Imax: 10 A

常用型号有：KL3312 KL3202 KL4002 KL4X32 KL4X12 KL4022 KL3061 KL3001 KL36X1 KL3311 KL3201 KL335X KL4001 KL4031 KL4011 KL4021 KL50X1 KL51X1 KL6001 KL6021 KL6011  KL5001 KL3022 KL5051 KL3052 KL5111 KL3122 KL5151 KL2152 KL3404 KL9520 KL6301 KL3444 KL9150 FC5202-0000 KL6401 KL3044 KL9160 KL6811 KL3454 KL9250  KL8001 KL3054 KL9260 KL8601 KL3314 KL9190 KL8610 KL3204 KL9290 EL5001 EL6001 EL6021 EL6601 EL6614 EL6731 EL6751 EL6752 EL9XXX EL9010 EL9100 EL9186 EL9187 EL9400. BECKHOFF

BK1120 BK1250 BK2000 BK2010 BK2020 BK2500 BK3000 BK3010 BK3100 BK3110 BK3120 BK3150 BK3500 BK3520 BK4000  BK4010 BK4020 BK4500 BK500 BK5100 BK5110 BK5120 BK5150 BK5151BK5200 BK5210 BK5220 BK5250 BK7000 BK7150 BK7300 BK7350 BK7420 BK7500 BK7520 BK8000 BK8100 BK9000 BK9050 BK9100 BK9103 BK9105 BK9500 EK1000 EK1100 EK1101 EK1110 EK1122 EK1501 EK1521 EK9750 EL1002 EL1004 EL1008 EL1012 EL1014 EL1018 EL1024 EL1034 EL1084 EL1088 EL1094 EL1098 EL1104 EL1114 EL1124 EL1134 EL1144 EL1202 EL1252 EL1262 EL1502 EL1512 EL1702 EL1712 EL1722 EL1904 EL2002 EL2004 EL2008 EL2022 EL2024 EL2032 EL2034 EL2042 EL2084 EL2088 EL2124 EL2202 EL2212 EL2252 EL2262 EL2502 EL2521 EL2521-0024 EL2535 EL2545 EL2612 EL2622 EL2624 EL2712 EL2722 EL2732 EL2904 EL3001 EL3002 EL3004 EL3008 EL3011 EL3012 EL3014 EL3021 EL3022 EL3024 EL3041 EL3042 EL3044 EL3048 EL3051 EL3052 EL3054 EL3058 EL3061 EL3062 EL3064 EL3068 EL3101 EL3102 EL3104 EL3111 EL3112 EL3114 EL3121 EL3122 EL3124 EL3141 EL3142 EL3144 EL3151 EL3152 EL3154 EL3161 EL3162 EL3164 EL3201   EL3311 EL3312 EL331 EL3356

BECKHOFFEL20081.00模块

BECKHOFFEL10081.00模块

BECKHOFFZK1090-3161-00209.00电缆

BECKHOFFEK11224.00模块

BECKHOFFEK93001.00耦合器

BECKHOFFCX2100-09042.00

BECKHOFFCX5140-01111.00控制器

BECKHOFFCX2020-0125+CX2100-00041.00控制器

BECKHOFFEL190410.00

BECKHOFFEL66315.00

BECKHOFFEL290410.00

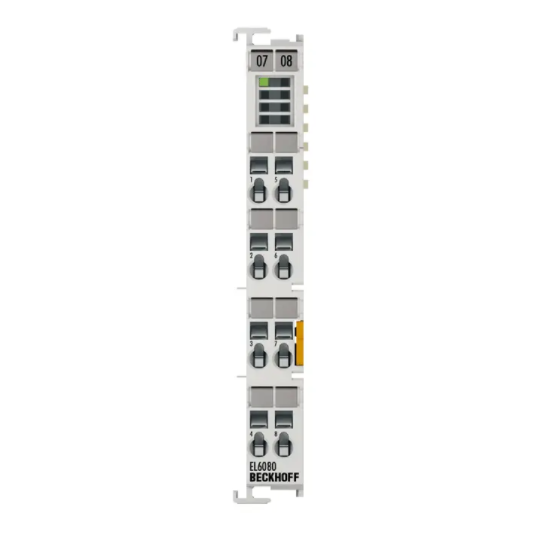

BECKHOFFEL608015.00
